光纤放大器不但可对光信号进行直接放大，同时还具有实时、高增益、宽带、在线、低噪声、低损耗的全光放大功能，是新一代光纤通信系统中必不可少的关键器件；由于这项技术不仅解决了衰减对光网络传输速率与距离的限制，更重要的是它开创了1550nm频段的波分复用，从而将使超高速、超大容量、超长距离的波分复用（WDM）、密集波分复用（DWDM）、全光传输、光孤子传输等成为现实，是光纤通信发展史上的一个划时代的里程碑。在目前实用化的光纤放大器中主要有掺铒光纤放大器（EDFA）、半导体光放大器（SOA）和光纤拉曼放大器（FRA）等，其中掺铒光纤放大器以其优越的性能现已广泛应用于长距离、大容量、高速率的光纤通信系统、接入网、光纤CATV网、军用系统（雷达多路数据复接、数据传输、制导等）等领域，作为功率放大器、中继放大器和前置放大器。光纤放大器一般都由增益介质、泵浦光和输入输出耦合结构组成。目前光纤放大器主要有掺铒光纤放大器、半导体光放大器和光纤拉曼放大器三种，根据其在光纤网络中的应用，光纤放大器主要有三种不同的用途：在发射机侧用作功率放大器以提高发射机的功率；在接收机之前作光预放大器以极大地提高光接收机的灵敏度；在光纤传输线路中作中继放大器以补偿光纤传输损耗，延长传输距离。

无线光通信是以激光作为信息载体，是一种不需要任何有线信道作为传输媒介的通信方式。与微波通信相比，无线光通信所使用的激光频率高，方向性强(保密性好)，可用的频谱宽，无需申请频率使用许可；与光纤通信相比，无线光通信造价低，施工简便、迅速。它结合了光纤通信和微波通信的优势，已成为一种新兴的宽带无线接人方式，受到了人们的广泛关注。但是，恶劣的天气情况，会对无线光通信系统的传播信号产生衰耗作用。空气中的散射粒子，会使光线在空问、时间和角度上产生不同程度的偏差。大气中的粒子还可能吸收激光的能量，使信号的功率衰减，在无线光通信系统中光纤通信系统低损耗的传播路径已不复存在。大气环境多变的客观性无法改变，要获得更好更快的传输效果，对在大气信道传输的光信号就提出了更高的要求，一般地，采用大功率的光信号可以得到更好的传输效果。随着光纤放大器(EDFA)的迅速发展，稳定可靠的大功率光源将在各种应用中满足无线光通信的要求。

1 EDFA的原理及结构

掺铒光纤放大器(EDFA)具有增益高、噪声低、频带宽、输出功率高、连接损耗低和偏振不敏感等优点，直接对光信号进行放大，无需转换成电信号，能够保证光信号在最小失真情况下得到稳定的功率放大。

1．1 EDFA的原理

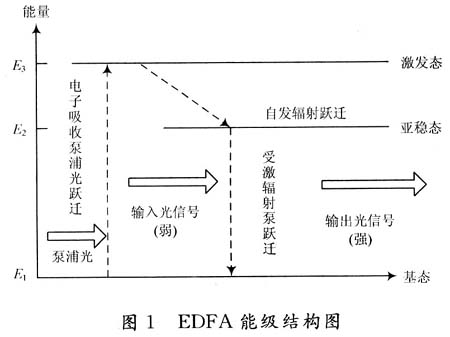

EDFA的泵浦过程需要使用三能级系统，如图1所示。

在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er3+离子抽运到激发态，处于激发态的Er3+离子又迅速无辐射地转移到亚稳态。由于Er3+离子在亚稳态能级上寿命较长，因此很容易在亚稳态与基态之间形成粒子数反转。当信号光子通过掺铒光纤时，与处于亚稳态的Er3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用。Er3+离子处于亚稳态时，除了发生受激辐射和受激吸收以外，还要产生自发辐射(ASE)，它造成EDFA的噪声。

1．2 EDFA的结构

典型的EDFA结构主要由掺铒光纤(EDF)、泵浦光源、耦合器、隔离器等组成。

掺铒光纤是EDFA的核心部件。它以石英光纤作为基质，在纤芯中掺人固体激光工作物质铒离子，在几米至几十米的掺铒光纤内，光与物质相互作用而被放大、增强。光隔离器的作用是抑制光反射，以确保放大器工作稳定，它必须是插入损耗低，与偏振无关，隔离度优于40 dB。

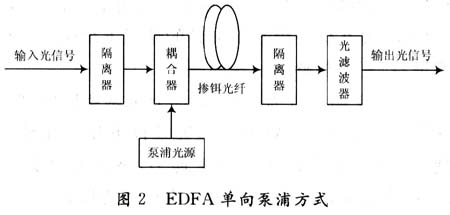

图2为单向泵浦方式结构，此外还有反向泵浦，双向泵浦方式结构。

1．3 EDFA的特性及性能指标

增益特性表示了放大器的放大能力，其定义为输出功率与输入功率之比：

式中：Pout,Pin分别表示放大器输出端与输入端的连续信号功率。增益系数是指从泵浦光源输入1 mW泵浦光功率通过光纤放大器所获得的增益，其单位为dB／mW：

式中：g0是由泵浦强度定的小信号增益系数，由于增益饱和现象，随着信号功率的增加，增益系数下降；Is，Ps分别为饱和光强和饱和光功率，是表明增益物质特性的量，与掺杂系数、荧光时间和跃迁截面有关。

增益和增益系数的区别在于：增益主要是针对输入信号而言的，而增益系数主要是针对输入泵浦光而言的。另外，增益还与泵浦条件(包括泵浦功率和泵浦波长)有关，目前采用的主要泵浦波长是980 nm和1 480 nm。由于各处的增益系数是不同的，而增益须在整个光纤上积分得到，故此特性可用以通过选择光纤长度得到较为平坦的增益谱。

1．4 EDFA的带宽

增益频谱带宽指信号光能获得一定增益放大的波长区域。实际上的EDFA的增益频率变化关系比理论的复杂得多，它还与基质光纤及其掺杂有关。在EDFA的增益谱宽已达到上百纳米．而且增益谱较平坦。ED-FA的增益频谱范围在1 525～1 565 nm之间。

2 EDFA的级联应用

2．1 EDFA的级联结构

EDFA对光信号功率的放大，特别在无线光通信大功率(瓦级)应用中，常常采用级联的方式，比如两级或者三级放大。之所以采用级联的方式，是因为在EDFA的掺铒光纤(EDF)中插入一个光隔离器，构成带光隔离器的两段级联EDFA，由于光隔离器有效地抑制了第二段：EDF的反向自发辐射(ASE)，使其不能进入第一段EDF，减少了泵浦功率在反向ASE上的消耗，使泵浦光子更有效地转换成信号光能量，从而可以明显改善EDFA的增益、噪声系数和输出功率等特性。本文采用丽级级联放大，将1～2 mW的1 550 nm光信号，经EDFA放大到1 W左右。级联结构如图3所示。

光信号由LD激光器产生，是已调制的信号，第一级放大采用单包层掺铒光纤放大器，980 nm单模半导体激光器作为泵浦源，将光功率放大到50 mW附近。第一级采用单模半导体激光器泵浦，先将光信号稳定可靠的放大到一定功率，保证了整个光信号的完整，又为下一级光放大提供了较高的光功率基础。第二级采用双包层光纤放大器，多模半导体激光器泵浦源将光功率放大到1 W左右。双包层光纤放大器纤芯比单包层纤芯大，泵浦功率可以有效地耦台到纤芯中，使第二级光信号的输出功率可达到瓦级。

2．2 EDFA级联应用的增益

2．2．1 增益计算
