稳流电源通常采用双层绕组。线圈的有效部分包含左、右两个有效边。放在槽内且靠近槽口的有效边叫上层边，靠近槽底的有效边叫下层边。同一槽中上下层间用绝缘纸隔开。同一线圈上下两有效边沿圆周方向的距离即为线圈的跨距，通常用槽距（两相邻槽间距离）的倍数表示。跨距约等于一个极距（相邻两磁极的距离，也常用槽距的倍数表示）。 直流电枢绕组分叠绕组、波绕组和蛙绕组3种。每个线圈的两个出线端连接到换向器的两个换向片上，两者在换向器圆周表面上相隔的距离称为换向器节距，用Ys表示。不同形式的绕组具有不同的换向器节距。实际上无论是恒压电源，还是恒流电源，它们本质上都是一致的，它们的输出都是电压和电流，两个量中，电源只能控制其中的一个量，要么稳住电压，要么稳住电流，另一个量是一定要由负载电阻来决定的，而负载电阻是由使用者来决定的，因而电源的两个输出量中，必然有一个由使用者来决定的，这才能符合逻辑，符合欧姆定律，才能为使用者所用，决无所谓既能给定输出电压，又能同时给定输出电流的电源

1）运行可靠性高

我厂恒流电源没有复杂的电子线路，无接插件，允许高压持续短路和突发短路（相当于电场的频繁火花放电），不会烧坏任何元件。对于除酸雾的塑料电场本体来说恒流还有一个重要意义，当火花击穿时，不易烧穿塑料阳极筒壁。

2）节电效果明显

功率因素高，COSφ=0.9~1 。而且不随运行的功率水平变化，可以显著降低前级供电变压器的容量。高压发生器的体积重量比可控硅电源小得多，在一些无防爆要求的场合，高压发生器可以直接装在电场本体顶部。

3）具备多种保护措施

具有过电压、持续欠电压和过氧保护电路，能自动报警和跳闸。

恒流电源的发展，给静电沉积技术带来了新的特点，在化工、冶金、建材、纺织和发电等行业的实际应中，取得了始料未及的效果，运行效率明显提高。通过两千多台套的工业应用，我们得到了诸多领域的应用经验，并取得了显著的社会效益和环境效益。

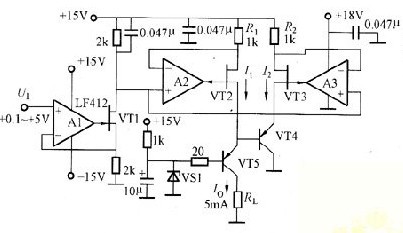

精准恒流电源实在给LED节能灯的设计非常实用，那我们就为大家分析一下精准恒流电源设计思路。下图1所示电路中，在恒流电路与负载之间增设接地回路，这样，负载变化时电流快速恢复稳定。A1和VT1构成电压／电流转换电路，可将地电平信号转换为后级恒流电路所需要的+15V电平，A2、VT2、VT3等构成标准的恒流电路，设定R1＝R2而提供相等电流I1=I2。VT5的基极由稳压二极管VS1提供＋5V的稳定电压，因此，VT5的发射极电压不受负载变化的影响而保持为+5.7V。另外，由于共基极电路的发射极输人阻抗低，因此A2与VT2构成的恒流源不受负载变化的影响，处于理想的工作状态。

下图2所示所示为精准恒流电源的应用实例，它是将这种恒流电路与开关电路组合成高精度脉冲发生电路。VD2和V D3构成电平移动电路，VD1和VD4是采用肖特基二极管构成的开关电路。多个这种电路的组合可构成高精度D／A转换器。
