近年来，执法规范化建设的不断深入，对公安行业机关办案功能区等方面的执法硬件设施提出了更高、更细的要求。为从源头上遏制和预防刑讯逼供等事件的发生，排除非法证据，进一步规范公安行业机关执法行为。也是呼应了十八届四中全会决定的要求，通过完善法治规范、实施、监督、保障体系，让执法安全事故“零发生”。各地都按照“精品化、高标准”的理念，有力提升了公安行业机关的执法形象和执法公信力。

　　为进一步完善办案场所管理使用制度，公安行业局出台了各项制度，明确执法办案场所管理使用标准，强化民警工作职责，标准化、流程化规范民警的具体执法行为。定期组织相关部门对办案场所规章及“四个一律”执行情况进行检查评议、专项督察、定期通报，强制“入轨”，提升制度执行力。

　　但是光有这些硬件和制度是不能完全保证办案中心规范精细化管理的，为此，我们引入了物联网精确定位保障办案中心精细化规范化得以实施。办案中心智能管控平台，利用世界领先的物联网RFID精确定位技术，定位精度可达30cm，结合目前办案中心业务所面临的超期羁押，单人审讯，未按流程，脱岗睡岗等难题，既能防止涉案人员非正常事件的发生;又能涉案物品和涉案财物的规范化保管,达到“来有出处,走有去向”;还有就是督查报备和执法台账的规范化;第四就是防止涉案人员超期限滞留和案件超时积压问题的发生。




　　目录

　　1、智能办案中心定位系统方案简介

　　2、智能办案中心定位系统方案设计

　　3、智能办案中心定位系统组成结构

　　4、智能办案中心定位系统各层工作流程

　　5、智能办案中心定位系统定位原理

　　6、智能办案中心定位系统功能

　　7、智能办案中心定位系统优势

　　智能办案中心定位系统方案简介：

　　在设计方案时，除了考虑其功能外，在稳定性、可靠性、抗干扰能力、容错能力及异常保护等方面也必须充分考虑。系统应利用现有成熟的无线、有线通讯网络作为主传输平台，相应的终端、防拆卸腕带持终端等设备与系统挂接，通过智能定位管控平台与主系统标准的专用数据库进行后台数据交换，从而使定位平台可以轻松的接入其他系统。

　　基于各种定位应用技术需求，对于定位技术的精度和参数要求也不一样。我们在定位技术上做了大量的研究和实验，研发出了基于ZigBee网络，引用2.4G无线通讯和RFID技术的室内精确定位系统。




　　智能办案中心定位系统方案设计：

　　2.1系统总体设计

　　①实现监控目标的有效识别和实时监测，使管理系统充分体现“人性化、信息化和高度自动化”。

　　②为管理人员提供人员实时跟踪、超距报警、安全监控等多方面的管理信息，一旦有突发事件，通过该系统立刻可以知道受控目标的位置或回溯运动历史轨迹情况，保证安全管理工作的高效运作。

　　③系统设计的安全性、可扩容性、易维护性和易操作性。

　　④通过系统搭建的网络管理平台，实现对本系统各监测设备统一管理，显示系统运行状态和监测参数等功能。

　　通过室内定位技术的应用，用于将室内模块获得的定位数据通过以太网网络将数据发送至服务器，从而实现信息中心平台上查询、监控和管理终端。工作时，管理人员通过联网的系统平台进行追踪和定位目标。

　　系统应充分融合RFID室内定位等高新技术，对押解全过程实现轨迹定位、实时视频监控、双向语音指挥、多级信息存储、联动报警等多项功能。

　　2.2办案中心系统设计

　　通过在办案中心布置RFID精确定位设备，在每一个流程都能做到精准控制。系统的流程包括：档案录入，人身检查，信息采集，看守待审，询问讯问等。系统可以按照每个涉案人员进行视频联动并录像保存，为视频快速核查提供了技术保证,一旦有问题发生了,整个过程都可以视频回放，而且针对涉案人员的录像点，目前其他技术无法达到,可以保护当事人的合法权益,同时也可以保护民警,防止恶意投诉,最终保证执法规范化。执法场所设有全程录音录像系统、网上视频监控督察系统、执法办案场所管理系统，对犯罪嫌疑人进入场所后报备、进入、安检、随身物品存放、人员活动、休息、饮食全程监控，场所使用进行全程监控、实时监督。对各类执法安全细节全程信息化记录、流程化管理、全方位监督办案中心。

　　智能办案中心定位系统组成结构：

　　系统由软件和硬件两部分组成，软件是办案中心定位系统。

　　系统硬件主要由通信链路、RFID标签、物联网无线节点、物联网定向监测器、物联网全向监测器和物联网络中继器、和通信链路组成。

　　通信链路分为无线链路和有线链路，无线链路不需要添加其他硬件。它是RFID标签与物联网无线节点之间、RFID标签与物联网定向监测器之间、RFID标签与物联网全向监测器之间;定向监测器或物联网无线节点与物联网络中继器之间，通过射频信号交换和传送信息的链路。

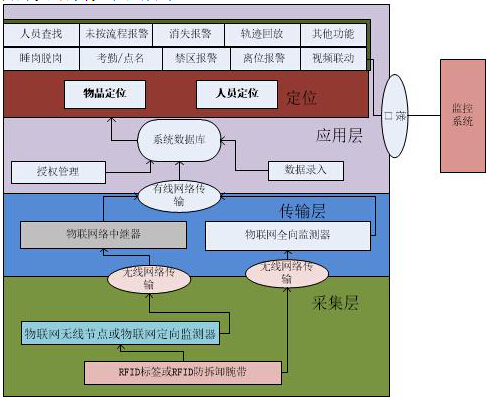

　　智能办案中心定位系统各层工作流程：

　　4.1采集层

　　①RFID标签:每一个或一组证物绑定一个RFID标签，每个RFID具有唯一的ID标识，通过绑定的一维条码与一个或一组证物形成一对一的标识关系。RFID每1s主动地以规定的协议向外发射射频信号，包含标签ID号，标签电量等有效信息。

　　②物联网无线节点:主动的监测周围的射频信号，当收到有效的RFID信号时在协议帧上加上自己的信息，再将信息发出。

　　③物联网定向监测器：工作原理与物联网无线节点相同，但是识别范围比较小，通常放置在门口和空间比较狭小的位置，用于判断是否有证物通过。

　　④物联网全向监测器: 主动的监测周围的射频信号，并且通过以太网或RS485接口将收到的信息以及自身的唯一ID等信息传送到后台应用系统进行分析。是介于采集层和通信层之间的设备。

　　⑤手持终端：自动盘库。

　　4.2传输层

　　物联网络中继器：主动监测周围的射频信号，当收到物联网无线节点或物联网定向监测器发出的有效信息经以太网或RS485等传输方式传输至后台应用系统进行分析。

　　4.3应用层

　　完成成对采集数据的处理，以及功能实现。

　　智能办案中心定位系统定位原理：

　　5.1房间定位：在房间内绑定安装一个物联网无线节点并且在房间门口绑定安装一个物联网定向监测器。由于定向对卡器可接收信号的范围较小，只有在RFID经过门口时才会收到RFID信号。所以当且仅当定与房间绑定的向读卡器接收到了RFID的信号并且与房间绑定的无线物联网无线节点接收到该RFID的信号强度达到了一定的阀值时，认为与该RFID绑定的证物被带进了该房间。反之，当且仅当与房间绑定的物联网定向监测器再次接收到该RFID信号并且与房间绑定的物联网无线节点接收到的该RFID信号强度减小到了一个固定的阀值甚至无法接收到该RFID的信号时，认为与该RFID绑定的证物被带离了该房间。

　　5.2走廊定位：根据走廊长度在走廊安装若干个物联网无线节点，参考各物联网无线节点的收到的RFID的信号强度通过一定的算法，定位出该RFID绑定的证物在走廊中大概的位置。

　　5.3楼梯口：在楼梯口绑定安装一个物联网定向监测器，当这个物联网定向监测器收到标签信号并且与楼梯口相邻的走廊内的物联网无线节点收不到该RFID信号时，认为与该RFID绑定的证物经此楼梯口被带离。

　　5.4建筑出口定位：在建筑出口绑定安装一个物联网定向监测器，当物联网定向监测器读到了RFID信号，就认为与该RFID绑定的证物经过该门口。




　　智能办案中心定位系统功能：

　　6.1人员区域实时定位

　　能够实时定位佩带定位标签的人员所在区域，并显示在监控端地图上。

　　6.2管控人员统计及电子点名

　　统计各区域考勤人数及实到人数，以及特定区域内实到人数，与应到人数对比，确定人员是否到齐。并显示缺席人员的姓名。

　　6.3人员查找

　　在监控端可输入人名或标签号查找指定人员位置当前所处位置。

　　6.4未按流程

　　涉案人员必须按照既定的流程进行，如果不按照流程，上一流程没有结束就进入下一流程的话，系统就会产生报警，同时区域报警器进行语音提示。

　　6.5单人询问、讯问

　　涉案人员的询问、讯问必须有两名警察同时完成，如果一名警员进行审讯的话，系统会在指定的时间内报警。

　　6.6脱岗、睡岗

　　可监控提醒值班人员，晚上12:00到凌晨7:00，每隔半小时值班干警必须去进行正常的巡视，不然系统将产生声光告警。

　　6.7消失告警

　　可重点监控某些标签，当这些标签离开指定区域或清失时系统发现相应的告警。

　　6.8越界、离开报警

　　某些区域属于重要区，未经允许的人员进入将发出报警信息 。也可以在某些区域可以设定某些人员在设定的时间内不准离开，如果离开或消失系统告警 。

　　6.9轨迹回放

　　可查询某个标签指定时间段的移动轨迹，这个时间段这个标签都去过哪些区域。

　　6.10视频联动

　　可以给每个定位设备绑定一个摄像头，通过在监控端的地图上，点击定位设备图调用定位设备所在区域的视频。当有特定的告警时，系统会自动调出发生告警的区域的视频。

　　6.11人员临时授权

　　当某个人员需要暂时进入重要区域或要离开行程安排区域时，可在系统进行临时授权，准许他进入重要区域或离开工作区一定的时间。

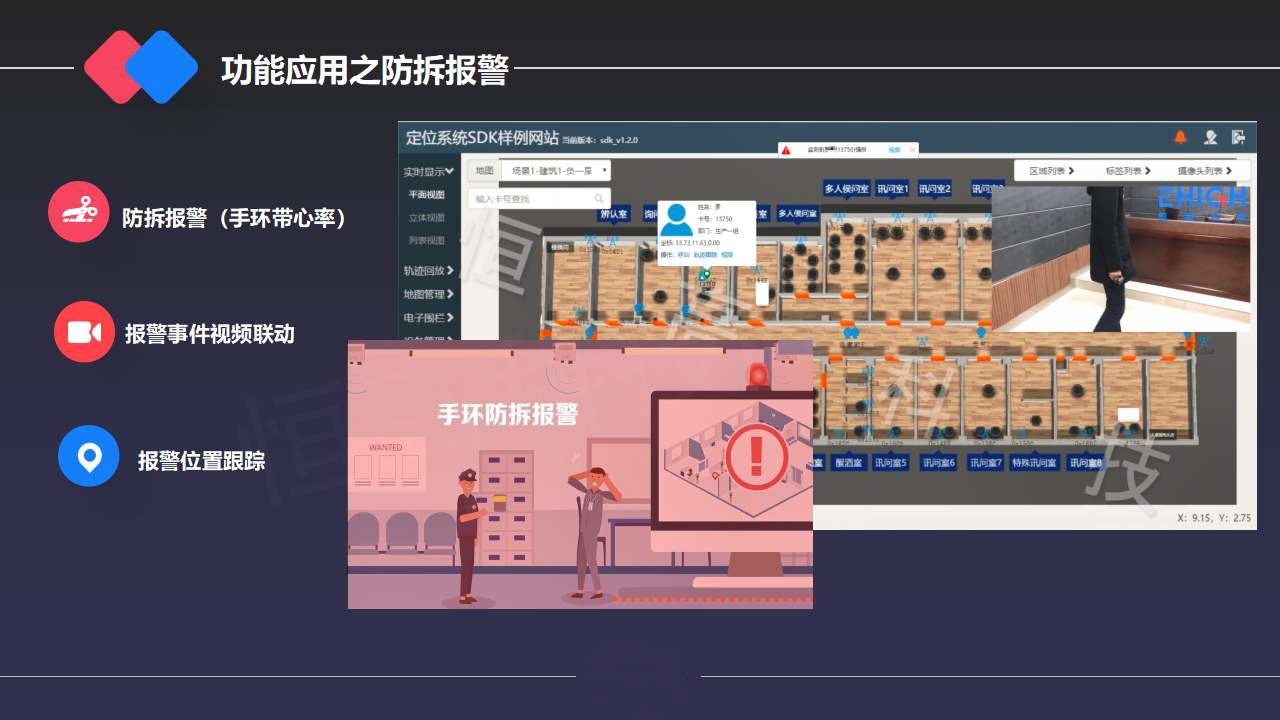

　　6.12电子标签故障报警

　　电子标签的故障，主要是指标签电池电压低;佩戴在人员手上的腕带被破坏或被拆除;

　　只要佩戴在人员手上的腕带被脱下来系统都会的提示告警;无论是剪断，还是用工具正常拆除，系统都会有告警。当标签的电池电压过低时系统也会提示，此时需要尽快更换电池。

　　智能办案中心定位系统优势：

　　7.1技术路线

　　本定位系统采用云计算方式，云定位服务(CenterService)作为系统的中枢，采用集群式部署，对标签位置和各类告警信息进行汇总和分发。支持大量的信息采集程序和监控展示程序的并发连接。

　　系统管理员可以通过管理终端登录到web后台管理系统，对档案资料和系统权限进行管理并存入数据库;web后台管理系统同时提供统计报表功能。

　　云采集软件(Agent)负责实时接收RFID接收器上报的标签的位置信息和告警信息，并周期性地对这些信息进行预处理，采用复杂的定位算法将标签的位置定位到某个接收器上，然后将处理后的定位信息上报给云定位服务。Agent具有智能负载检测功能，能够自动地将位置信息上报给负载较低的那个云定位服务。

　　云定位服务进一步对Agent上报的定位信息进行处理，周期性的统计出每个区域的人数，根据每个人员的每天的行程安排来判断人员是否非法离开规定区域，是否非法进入关键区域。可通过配置将某些严重的告警信息通过手机短信的方式发生给相关人员。可以定期将区域的人员统计信息显示在LED屏幕上。可以将告警信息和标签的位置信息输出，与第三方的系统进行信息集成。

　　系统管理员通过监控展示程序(Monitor)登录到云定位服务后，可以实时收到标签的位置信息并通过动画的方式在界面上展现出来;实时接收到各类告警信息并通过声光等方式提醒系统管理员。监控展示程序还可以通过硬盘录像机获取摄像头的视频图像，对定位现场的情景进行进一步的了解，及时的做出响应。

　　7.2技术特点

　　1、采用云计算技术，系统能够根据负载情况来增减定位服务器的数量。

　　2、定位算法完善，采用多种定位器，可以在各种复杂的环境中对标签进行精确的定位。

　　3、系统采用先进的中间件技术，采用面向对象的方法进行开发，整个系统具有低耦合、高内聚的特点。采用集中式拓扑结构，同时支持多个采集程序和多个监控终端。

　　4、系统容量大，能够支持20000个标签和1000个接收器进行定位;可以通过添加硬件的方式来实现系统容量的线性扩展。

　　5、高可用性，定位服务采用集群方式部署，集群具有智能感知功能，支持数据在集群中的服务器之间共享。支持7*24的服务标准。

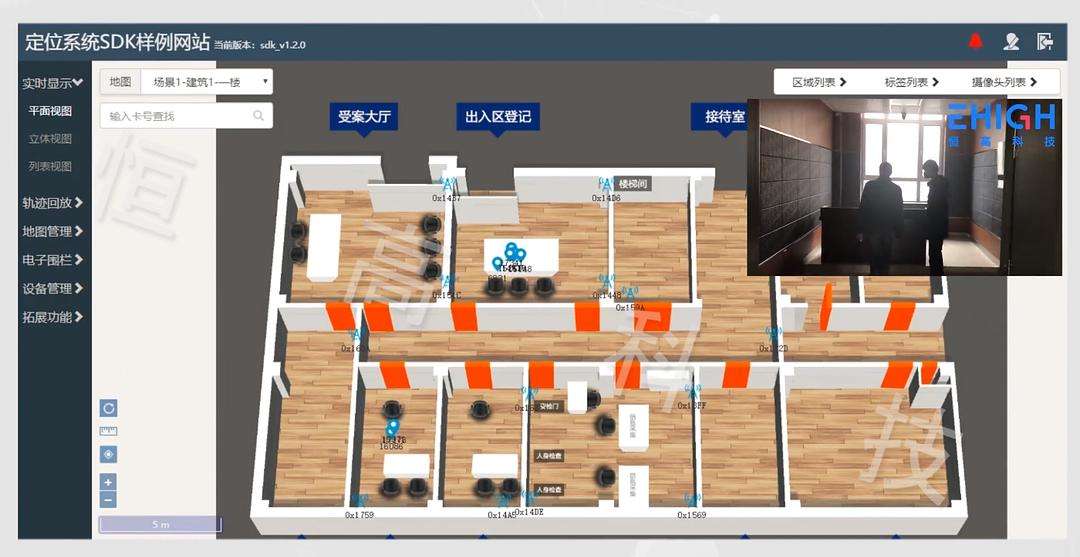

　　6、监控终端界面美观，显示直观，交互性强，支持自定义地图编辑;采用国内首创的模拟3D画面定位展示。

　　7、系统的适应性强，可以在WINXP/WIN2008/WIN7等WINDOWS系列系统上运行。

　　8、海量数据存储，数据存储支持SQL SERVER、MySQL等主流数据库系统，支持海量数据的存储和信息查询检索;数据存储采用磁盘整列，数据安全性高。

　　9、系统的安全性高，数据传输采用ssl/tls安全传输协议，支持RSA/DSA等非对称加密算法，加密强度符合业界公认的传输加密标准;系统支持X509数字证书授权的安全访问。

　　10、扩展性、兼性强、外接设备丰富，如：LED显示设备、短信模块、身份证读写设备等。

　　11、支技语音交互模式。

　　12、支持第三方软件集成，可以将告警信息和标签的位置信息通过UDP协议发送出来，与第三方的系统进行信息集成。

　　13、系统部署灵活，定制能力强。除了基本的定位、告警、人员统计等功能外，还可以根据不同的应用场景来添加一些定制功能。
