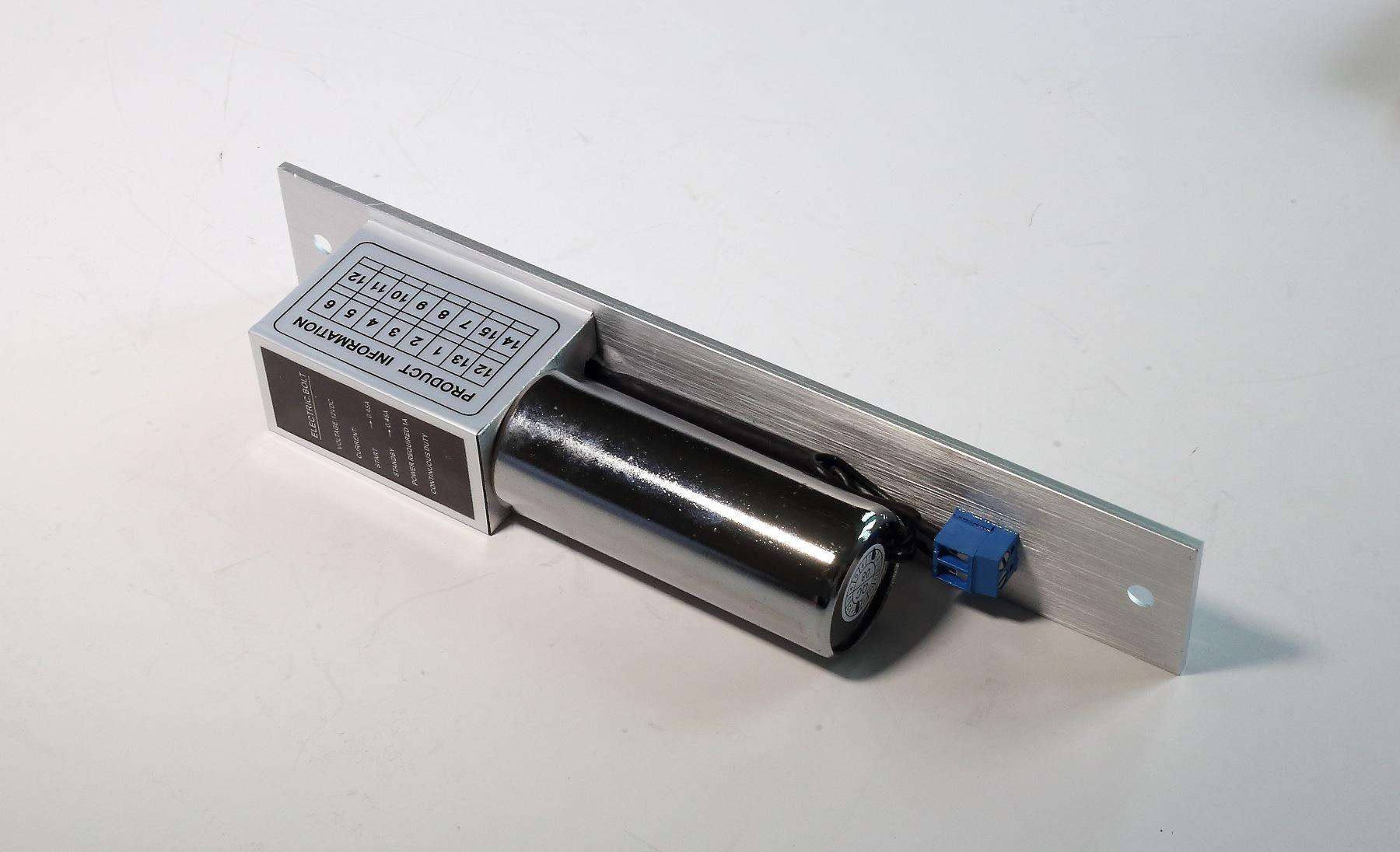

电插锁是一种电子控制锁具，通过电流的通断驱动“锁舌”的伸出或缩回以达到锁门或开门的功能。当然，关门开门功能的实现需要与“磁片”配合才能实现。




　　电插锁的用途

　　通常电插锁由两个主要部分组成：锁体和锁孔。锁体中的关键部件为“锁舌”，与“锁孔”配合可实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。正因为锁舌的可伸缩功能，才被冠予“电插锁”的名称。也正是因为这个特点，电插锁经常被用于各种平开门(双向开启)上。同时，其“暗藏式”安装的特点较适合于对锁体保密性要求较高的场所。

　　电插锁分为两种，通电开锁和断电开锁两种，即前者通电时的状态是锁舌在里面即开门状态，后者反之。不过一般情况下消防有要求用断电开门，以保证火灾发生时门可以自动打开!

　　锁有2芯(电源+和-)5芯(电源+和-以及门磁两种状态点和公共点)和8芯(电源+和-以及门磁两种状态点和公共点还有锁芯3个点)之分。

　　表面区别锁的好坏时简单办法是看外观，另一个简单的方法是用手掂一掂重量，一般质量好的比较重。

　　安装时，需将锁体(含锁舌部分)安装于脊梁中，再将锁片(含锁孔部分)安装于活动扇上项部。安装时需要注意调整好锁舌与锁孔的对应位置，以及与地弹簧、地锁之间的对应位置。对有框玻璃门而言，使用锁片即可;但对无框玻璃门而言，必然使用小门夹“下支架”充当锁孔的角色。

　　电插锁的性能

　　1、锁舌力量：如果锁舌无力，会发生锁舌自动缩回的现象，或反应力差，锁舌伸缩不及时，失去其“锁”的意义。

　　2、工作状态下锁体温度：没有一款电插锁在工作状态下不发热，但不应达到“煮鸡蛋”的程度。

　　3、工作电流：这个指标与锁舌力量有关，也与锁体工作状态下的温度有关。设计准确的电插锁应在这两者之间找到平衡。

　　4、工作电压：通常有12VDC/24VDC两种，而以12VDC居多。24VDC的最大好处是其要求的工作电流较小。

　　5、锁体尺寸：对于有特殊安装尺寸的场所，这个指标显得尤为重要。有些工程尺寸要求是设计无法达到的。

　　6、反馈信号：一些电插锁对锁状态提供检测功能，如对磁片位置的检测、对锁芯状态的检测等。可以达到更高的安防要求。

　　7、延时设计：可实现开门后延时若干秒后自动关门。此功能针对某些不能设置关门延时的门禁系统而设计。




　　电插锁的原理应用

　　门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等

　　电插锁：也叫 “阳极锁”，其实只是“阳极锁”的一种，则是断电开门的电锁。因为按照消防要求，出现火灾时，大楼会自动切断电源，电插锁应该打开，方便人们逃生，所以电插锁的性能是断电开锁(开门)。

　　电插锁从电线分为两线电插锁，四线电插锁，5线电插锁，8线电插锁。

　　两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC黑色接GND。断开任何一条线，锁会自动回伸，门则处于打开状态。两线电锁，设计比较简单，没有单片机控制电路，锁体也比较容易发热烫手，冲击电流比较大，是电插锁产品中最低级的产品也是目前市政应用最多也最广泛的产品之一。

　　四线电插锁：有两条电线，红色和黑色，红色接电源+12VDC黑色接GND。还有两条白色的线，是门磁信号线，反映门的开和关状态。它通过门磁，根据当前门的开还是关状态，同时把信号反馈给门禁控制器。，例如非法闯入时报警。长时间未关闭等功能都是依赖这些信号来传递信息的，系统中没有设立这些功能的，门磁信号线可以不用接。四线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号反馈功能，在电插锁产品中也是应用较广泛的产品

　　电插锁带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为0秒，3秒，6秒，9秒。每个品牌的锁分几档延时略有不同。

　　请注意这个延时和门禁控制器和门禁软件设置的开门延时两个概念不一样。

　　门禁控制器和门禁软件设置的是“开门延时”，或者叫“门延时”，是指电插锁开门多少秒后自动合上。

　　电插锁带的延时，是关门延时，是指门到位多久后，锁头下来，锁住门。一般门禁系统都是要求门一关到位，锁头就下来，把门关好。所以，电插锁延时缺省设置成0秒。而有些门，地弹簧不好，门在关门位置前后晃荡个几下，门才定下来，这个时候如果设置成0秒，锁头还没有来得及打中锁孔，门就晃荡过去了，门在晃荡回来会把已经伸出来锁头撞歪，这种情况就可以设置一个关门延时，使门晃荡几下后，稳定下来，锁头再下来，关闭门。

　　5线电插锁：

　　和四线电插锁的原理是一样的，只是多了一对门磁的相反信号，用于一些特殊场合，正式场合反而麻烦，工程师要测试该用哪一对。

　　红黑两条线是电源。还有COMNONC三条线，NO和NC分别和COM组成两对信号相反(一组闭合信号，一组开路信号)。门被打开后，闭合信号变成开路信号，开路信号的一组变成闭合信号。

　　8线电插锁：

　　原理和5线电插锁一样。只是除了门磁状态输出外，还增加了锁头状态输出。




　　电插锁的选购

　　分类选型

　　最早的自动门大多用电插锁实现,市场上有专用和不专用两种。

　　1.专用电插锁就是专为自动门特点而设计的电锁,此类锁可应用于各厂牌自动门.工作原理是由感应器或门禁控制机等(如自助银行刷卡机)送信号给电锁,电锁接受到信号后先开锁再送信号给自动门开门.因先开锁然后由锁的控制单元送信号给门机控制器实现开门,这样就避免了门开启而锁未跳开而造成的撞锁现象.而且锁的控制单元有延时输出开门信号功能所以叫专用电锁。专用电插锁的优点是破坏性开启门的难度加强,被强制开门的难度更大.不过此类锁的接线方式较复杂.而且都是专业做自动门的厂家有,价格也较贵,国内生产厂家可考虑自主开发,锁体可选配市场上通用电锁。

　　2.普通电插锁也就是一般的电控锁,此类锁没法延时输出开门信号,只能由门禁控制器(感应器)同时送开门和开锁信号,故经常发生门比锁开启的快,吊具撞到未跳开的锁头而造成自动门故障(如门机自检测、掉门、卡门等状况).我们经常见于自助银行把人锁在屋里的报道很多就是这种状况。

　　用途选型

　　电插锁一般用于玻璃门，根据玻璃门有框或无框需要配合门夹等安装配件使用，一把电插锁只能控制一扇门，双扇玻璃门需配置两把电插锁。对于大部分门禁项目建议选用断电开的电插锁，在门禁系统发生故障等特殊情况时可断开电源开门，并且满足断电开门的消防要求。有些电插锁具备延时控制和门磁检测功能，延时控制功能支持门关后延时一定的时间再闭锁，对于地弹簧性能不太好导致门锁不易锁上的玻璃门，可通过调节电插锁的延时闭锁时间进行改善。

　　市场上有两芯线的电插锁和多芯线的电插锁，两芯线的电插锁通电后电流直接驱动线圈产生电磁效应，靠电磁力吸引弹簧片来控制铁芯开关，长时间使用容易发热，电流的波动也易引起电锁故障;带多线的电插锁一般具有微芯片控制，不但具有锁状态、门状态检测等功能，而且电锁运行靠单片机控制，性能及可靠性更好，建议选用。

　　电插锁的安装事项

　　第一步：先将门关上，确定门与门框的中心线，再将电锁包装盒内的贴纸与中心点对齐贴上。

　　第二步：按贴纸上所示的孔位在门框上开孔。

　　第三步：在门框上安装锁体，上好挡板，并用螺丝固定。

　　四步：在门上安装锁扣

　　注意：1、锁舌与锁扣位置要对准，安装要妥当、牢固。安装不当会造成锁舌不到位、锁体发热，锁的寿命会急剧减少。

　　2、锁的延时可调至2.5秒，等门关好，不再晃动后再上锁。
