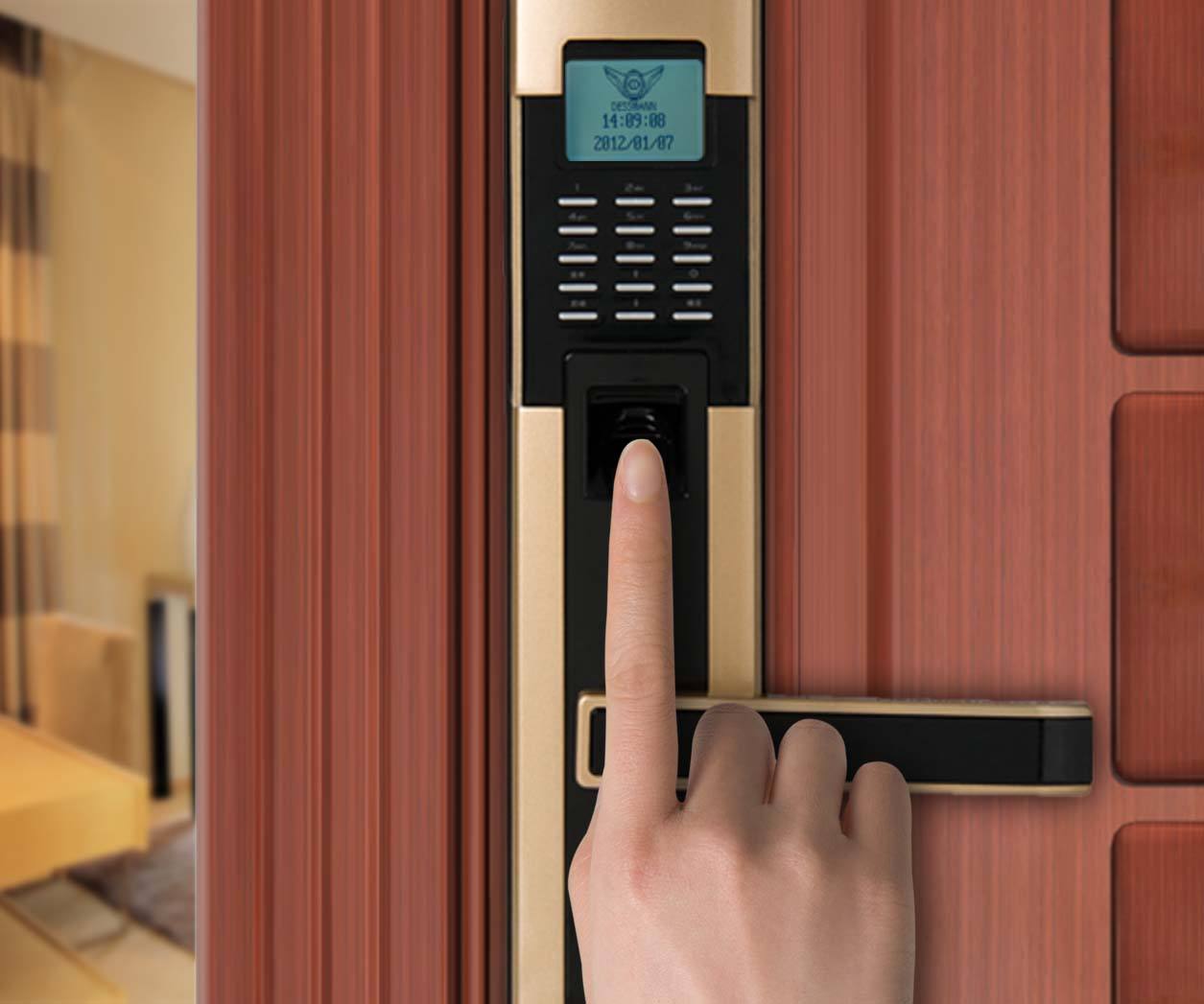

本开发方案涉及锁具技术领域，特别涉及一种指纹锁。




　　背景技术：

　　目前大部分家庭还是使用钥匙开门或者刷卡开门,存在钥匙容易被复制、钥匙多了携带不方便、使用寿命短等缺陷。而且现有的门锁前面板上的锁孔、指纹窗口等都是裸露在空气中，这样容易受到灰尘、水汽的侵蚀，这样的锁不够美观，使用寿命也短。

　　技术实现要素：

　　本实用新型要解决的技术问题是提供一种指纹锁，解决了不够美观和使用寿命短的问题。

　　为了解决上述技术问题，本实用新型的技术方案为：

　　一种指纹锁，包括从前到后依次连接的前执手、前面板、锁体、内面板、后面板和后执手，所述前面板后侧设有主板，所述前面板前端面上部设有触摸按键、IC卡感应板、显示屏和指纹感应窗口，所述前面板前端面下部设有钥匙孔，所述触摸按键设于所述IC卡感应板上，所述前面板前端面上部设有可上下滑动的前滑盖。

　　进一步地，所述所述前面板前端面下部设有孔盖，所述孔盖上设有与所述钥匙孔相配合的通孔，所述通孔上设有防尘盖;所述防尘盖通过拉簧与所述前执手连接，所述拉簧套接在所述前执手上，所述拉簧上端卡在所述前面板上，所述拉簧另一端与所述防尘盖连接。

　　进一步地，所述通孔内还设有复位键、USB备用电源槽。

　　进一步地，所述后面板后端面上卡接有电池，所述后面板后端面上设有与可上下滑动的后滑盖。

　　采用上述技术方案，由于在前面板前端面上设有触摸按键、IC卡感应板、显示屏、指纹感应窗口和钥匙孔，在触摸按键设于IC卡感应板上，在前面板前端面上部设有前滑盖，本实用新型通过多种方式开启锁具，这样的结构操作方便，使用安全，外观美观，使用寿命长。




　　附图说明

　　图1为本实用新型一种指纹锁的前滑盖上滑的主视结构示意图;

　　图2为本实用新型一种指纹锁的前滑盖上滑的后视结构示意图;

　　图3为本实用新型一种指纹锁的前滑盖上滑的立体结构示意图。

　　附图序号及其说明：

　　1、显示屏;2、触摸按键;3、IC卡感应板;4、指纹感应窗口;5、锁体;6、钥匙孔;7、复位键;8、USB备用电源槽;9、前滑盖;10、前面板;11、前执手;12、后滑盖;13、后面板;14、电池;15、斜舌;16、后执手;17、方舌;18、保险舌;19、旋钮;20、防尘盖。

　　具体实施方式

　　下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

　　参照图1至图3，本实用新型提供的一种指纹锁，包括从前到后依次连接的 前执手11、前面板10、锁体5、内面板(图中未画出)、后面板13和后执手16，前面板10后侧设有主板，前面板00前端面上部设有触摸按键2、IC卡感应板3、显示屏1和指纹感应窗口4，前面板10前端面下部设有钥匙孔6，触摸按键2设于IC卡感应板3上可以节省触摸按键2占用的空间，优化锁具的结构。后面板13上设有旋钮19，用于在屋内锁紧锁具。前面板10前端面上部设有可上下滑动的前滑盖9。前执手11、前面板10、锁体5、内面板、后面板13、后执手16、主板、主板上设有的单片机、锁体5设有的马达以及锁体5上的斜舌15、方舌17、保险舌18等都是现有技术，在此不做赘述。本实用新型通过多种方式开启锁具，这样的结构操作方便，使用安全，外观美观，使用寿命长。




　　本实用新型的工作原理如下：

　　指纹开锁：主要由指纹头采集指纹信息，经CPU识别换算发出相应指令到主板上的单片机，再由单片机发出相应指令控制锁体内马达转动，实现开门与关门。指纹感应窗口4有一个6P接口通过6P排线接到指纹锁的主板上;触摸按键2设于IC卡感应板3上，并通过一条12P的排线连到主板上;马达是装在锁体5内，通过一条2P排线连接到主板上，主板上有单片机、IC卡读卡芯片。

　　刷卡开门：主要由IC卡读卡芯片识别换算发出相应治疗到主板上的单片机，再由单片机发出相应指令控制锁体5内马达转动，实现开门与关门。

　　密码开门：主要由触摸按键2与触摸IC识别换算发出相应指令到主板上的单片机，再由单片机发出相应指令控制锁体5内马达转动，实现开门与关门。

　　钥匙开门：扭动钥匙即可实现开门与关门。

　　门内上锁、反锁：在门内关好门，上抬后执手16即可上锁，转出旋钮19打出保险舌18即可实现门内反锁，下压后执手16即可将各锁舌收回实现快速 开门。

　　门外上锁：上台前执手11即可实现上锁。

　　前面板10前端面下部设有孔盖，孔盖上设有与钥匙孔6相配合的通孔，通孔上设有防尘盖20;防尘盖20通过拉簧与前执手连接，拉簧套接在前执手上，拉簧上端卡在前面板10上，拉簧另一端与防尘盖20连接。即拉簧的圆形圈部分套紧在前执手上，拉簧一端突出的部分卡住不动，旋转前执手就可带着拉簧另一端突出的部分带动防尘盖20往上走，这样就可以打开防尘盖20进行下一步操作，这样的结构简单方便，可以避免钥匙孔6裸露，防止灰尘和水汽影响锁具的使用寿命，同时能够锁具更加美观。

　　通孔内还设有复位键7、USB备用电源槽8。通过复位键7可以将锁具的指纹等功能重置，锁体内设有备用电源，通过USB备用电源槽8可以对备用电源进行充电。

　　后面板13后端面上卡接有电池14，后面板13后端面上设有与可上下滑动的后滑盖12。这样可以保护电池14，还能防止后滑盖12丢失。

　　综上所述，本实用新型通过在前面板前端面上设有触摸按键、IC卡感应板、显示屏、指纹感应窗口和钥匙孔，在触摸按键设于IC卡感应板上，在前面板前端面上部设有前滑盖，本实用新型通过多种方式开启锁具，这样的结构操作方便，使用安全，外观美观，使用寿命长。

　　以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
