全自动智能洗衣机解决方案
来源:作者:日期:2019-12-24 09:53:40点击:3970次

  本解决方案涉及家电领域,尤其涉及了一种全自动智能洗衣机。

  背景技术:

  现有的洗衣机存在以下缺陷:(1)噪声大,进水不畅或进水不止或排水不畅,工作周期不平稳、振动大,损伤洗涤物,洗涤效果不佳,脱水差,自动性不佳,脱水不良,重量大,容量不合理;(2)内筒为多孔圆柱形内筒,壁上设有普通提升筋,洗涤时间长、洗净效率低下。

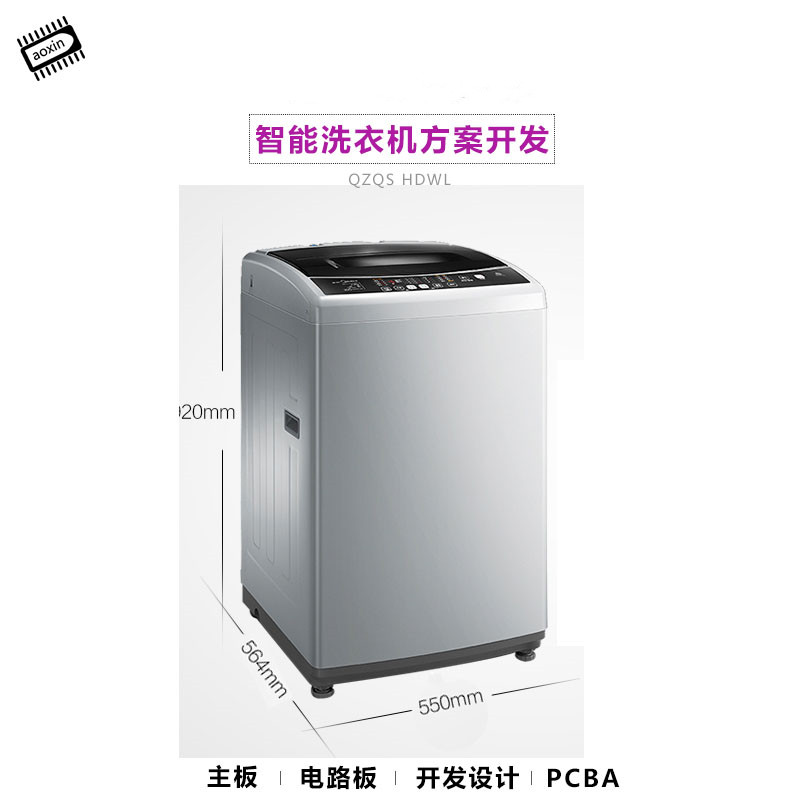

全自动智能洗衣机解决方案


  技术实现要素:

  针对现有技术存在的不足,本发明的目的就在于提供了一种全自动智能洗衣机,结构简单,性能稳定,洗涤时间短,洗净效果好,减少了电耗,提高了水利用率。

  为了实现上述目的,本发明采用的技术方案是这样的:一种全自动智能洗衣机,包括机体、内筒、控制器,所述机体包括顶板、底板、前板、后板以及侧板,且后板上设置有排水管;所述前板的上部设置有主控制板,该主控制板上设置有控制键与进液口;所述前板的中部设置有观察窗口,所述观察窗口处设置有机门;所述机门铰接于前板上,且机门上设置有观察窗玻璃;所述底板的下端设置有底脚,该底脚外包覆有防振橡胶垫;所述内筒设置于机体内,并位于观察窗口处;所述控制器设置于机体内,且控制器与电源线、主控制板相连接。

  作为一种优选方案,所述控制器包括单片机以及与单片机相连接的复位电路、时钟电路、报警电路、显示电路、进出水电路、按键电路、电源电路以及电机控制电路,所述电源电路还与复位电路、报警电路、显示电路、进出水电路、电机控制电路相连接。

  作为一种优选方案,所述单片机采用AT89S52单片机。

  作为一种优选方案,所述报警电路采用蜂鸣器。

  作为一种优选方案,所述显示电路采用发光二极管。

  作为一种优选方案,所述进出水电路用于控制进水阀的进水与出水阀的排水。

  作为一种优选方案,所述电源电路将市电220V经过变压器变压为12V交流电,再通过4只二极管全桥整流,经过电容滤波得到直流电压后,经过三端稳压管稳压得到稳定的+5V电压给各器件供电。

  作为一种优选方案,所述内筒与前板的观察窗口之间设置有紧固窗垫。

  作为一种优选方案,所述内筒的侧壁上设置有流水通孔、内筒的内壁沿轴向均布设置有凸起,所述凸起上均布设置有倾斜的凹槽。

  与现有技术相比,本发明的有益效果:本发明结构简单,性能稳定,洗涤时间短,洗净效果好,减少了电耗,提高了水利用率。

  具体实施方式

  下面结合具体实施例对本发明作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案,而不能以此来限制本发明的保护范围。

  实施例:

  如图1所示,一种全自动智能洗衣机,包括机体1、内筒2、控制器,所述机体1包括顶板11、底板12、前板13、后板14以及侧板15,且后板14上设置有排水管3;所述前板13的上部设置有主控制板131,该主控制板上设置有控制键132与进液口133;所述前板13的中部设置有观察窗口(由于已经安装有构件,故图中并未示出),所述观察窗口处设置有机门134;所述机门134铰接于前板13上,且机门134上设置有观察窗玻璃135;所述底板12的下端设置有底脚121,该底脚121外包覆有防振橡胶垫122;所述内筒2设置于机体1内,并位于观察窗口处;所述控制器设置于机体1内,且控制器与电源线、主控制板131相连接。

  如图2所示,所述控制器包括单片机31以及与单片机31相连接的复位电路32、时钟电路33、报警电路34、显示电路35、进出水电路36、按键电路37、电源电路38以及电机控制电路39,所述电源电路38还与复位电路32、报警电路34、显示电路35、进出水电路36、电机控制电路39相连接。

  如图3所示,所述单片机31采用AT89S52单片机,本发明中复位电路32采用手动复位,利用开关K8来实现复位,此时电源Vcc在单片机31的RST端产生一个高电平,使得单片机31复位,当RST由高变低后复位结束,单片机31从初始状态开始工作;在AT89S52单片机内部有一个高增益反相放大器,其输入端引脚为XTAL1,其输出端为XTAL2,主要在两引脚之间跨接晶体振荡器和微调电容,就可以构成一个稳定的自激震荡器,本发明中的晶体振荡器的频率为11.0592MHz;所述报警电路34采用蜂鸣器,为保证洗衣机的安全工作,当洗衣机出现问题或故障时,洗衣机应立即发出蜂鸣报警,提醒用户及时处理,此关闭电源,同时也是提醒用户洗衣完成。

  如图4所示,所述显示电路35采用发光二极管,采用发光二极管主要是用来指示洗衣机的工作状态,10个发光二极管分别跟单片机31的10个I/O口连接,当发光二极管的负极所对应的P1口位于低电平时,发光二极管导通。

  如图5所示,所述进出水电路36用于控制进水阀的进水与出水阀的排水,进水阀受单片机31 P3.6的控制,出水阀受单片机31 P3.7的控制,当控制端P3.6为“0”时,Ka线圈得电使得出水阀打开。

  如图6所示,所述电源电路38将市电220V经过变压器变压为12V交流电,再通过4只二极管全桥整流,经过电容滤波得到直流电压后,经过三端稳压管稳压得到稳定的+5V电压给各器件供电。

  如图7所示,所述按键电路37有三个按键,强弱选择K2、启动/暂停K3、复位K4。

  如图8所示,电机的控制端与单片机31 的P2.4相连,系统供电时交流220V电压加在电机的控制端,单片机31 的P2.4输出高电平使得电机转动,从而驱动内筒2的运转。

  本发明优选所述内筒2与前板13的观察窗口之间设置有紧固窗垫136,提高了在洗涤衣物时内筒2的工作稳定性。

  如图9、图10所示,所述内筒2的侧壁上设置有流水通孔21,内筒2的内壁沿轴向均布设置有凸起22;所述凸起22上均布设置有倾斜的凹槽23;通过凸起22来带动内筒2的水流运动,同时设置凹槽23能够使得内筒2的内部的水形成多个方向的流动,进一步提高了洗涤效率。

  以上所述仅是本发明的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本发明技术原理的前提下,还可以做出若干改进和变形,这些改进和变形也应视为本发明的保护范围。
