红外温度传感器系统电路板设计方案探讨

　　温差的变化会影响我们生活的方方面面，感知温差的办法一直在变化，从以前的水银体温计，到现在的红外体温计就发生了很大的变化。现在的红外体温计得益于红外温度传感器的诞生，红外温度传感器所具备的操作便捷、反馈及时、应用广泛、稳定可靠、节能环保等众多优势使其在各行业都有广泛应用。那么红外温度传感器的工作原理是什么?怎么去实现?一起探讨一下红外温度传感器电路板设计方案。相关阅读：《红外额式体温计方案》

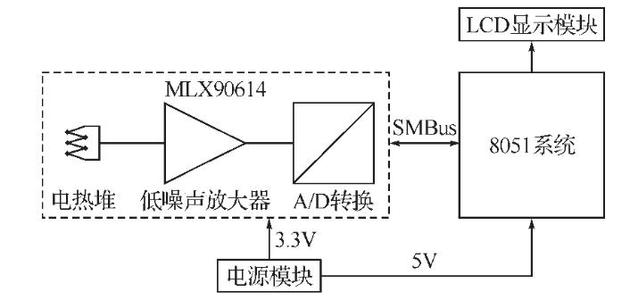

　　一、红外温度传感器系统方案设计

　　采用MCS-51系列单片机AT89S51作为控制核心。温度检测采用MLX90614红外温度传感器;显示采用液晶显示模块1602，其体积小，集成度高，耗电量小。电路连线比较简单，并且制作产品体积小，便于控制和实现。整个系统具有极其灵活的可编程性，能方便地对系统进行功能的扩张和更改性。

　　软件控制程序主要有主控程序、红外温度采集程序、延时子程序、液晶显示子程序、按键子程序等组成。主控程序中对整个程序进行控制，进行了初始化程序及计数器、还有键盘功能程序、以及显示程序等工作，红外温度采集程序是红外温度采集系统中比较重要的部分。而红外温度采集程序主要是MLX90614内部数据的转换以及信号的输出。


　　二、红外温度传感器系统电路工作原理

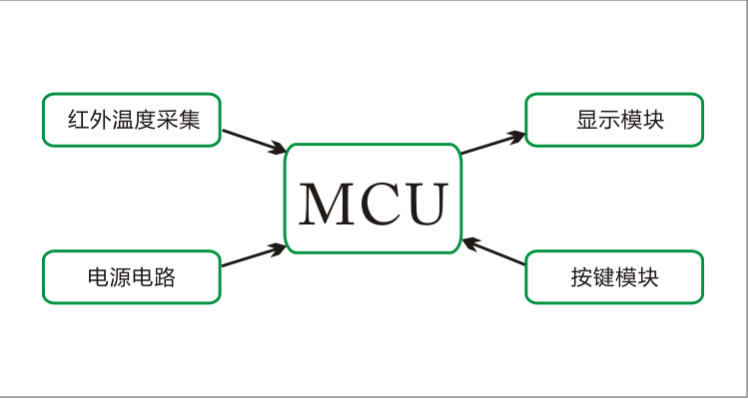

　　系统原理图可分为4个部分。分别是单片机最小系统外接模块、1602液晶显示电路模块、红外温度采集、电源电路模块和按键模块如图所示。

　　各模块的工作原理

　　1、红外温度采集模块:主要作用是通过红外温度传感器MLX90614将采集到的温度转换为数字信号送单片机89s51进行处理。

　　2、单片机控制模块:作用是通过编写相应的程序控制各个模块的工作，从而实现相应的功能。

　　3、液晶显示模块:作用是将单片机处理后的温度采集信息在液晶显示屏上显示出来供我们观看。

　　4、按键模块:作用是通过按键的按下给单片机一个动作信号从而控制数据采集的开始与结束。

　　5、电源模块:电源采用适用比较广泛的7805构成一稳压源，从而为各个模块提供相应的工作电压。

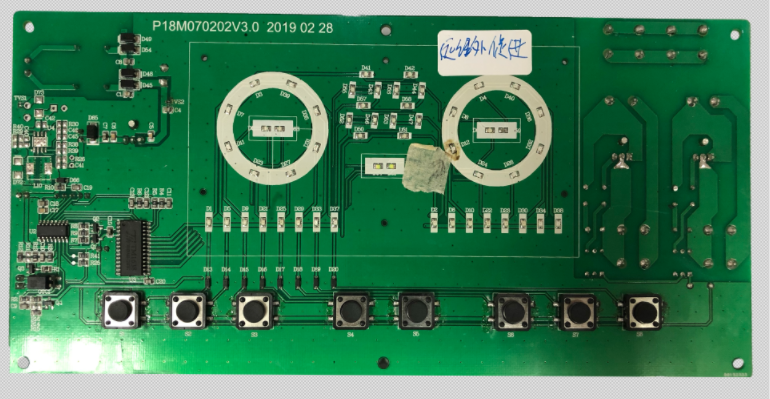

　　三、电路板的绘制

　　电路板的绘制步骤有以下几点。

　　1.电路原理图的设计:

　　电路原理图的设计主要是Protel99se的原理图设计系统来绘制电路原理图。在这一过程中，要充分的利用Protel99se所提供的各种原理图绘图工具、各种编辑功能，来实现设计目的。

　　2.印制电路板的设计:

　　印制电路板的设计主要是针对Protel99se的另一个重要的部分PCB而言的，在这个过程中，我们借助Protel99se提供的强大功能实现电路板的版面设计，完成高难度的工作。

　　ML90614发送与接收时序

　　ML90614时序如图2所示。MLX90614SMBus模式基本操作流程如下:

　　在进行SMBus设置是先将MLX90614转换到SMBus模式下，转换方法是在请求时间段Treq时间段内，强制将SCL置为低电平，从而完成PWM模式到SMBus模式的转换。
